Μπορεί η θεμελιακή γείωση να έχει αρχίσει να μας γίνεται συνήθεια, όμως ποτέ δεν πρόκειται να ξεχαστεί και να σταματήσει να εφαρμόζεται το γνωστό τρίγωνο γείωσης που χρόνια τώρα και που ίσως για πολλά ακόμα προσπαθεί να προσφέρει, μάταια ίσως για μερικές περιπτώσεις όπως θα δείτε στη συνέχεια, την απαραίτητη προστασία.
Ακόμα και σήμερα εικόνες όπως οι παρακάτω είναι δυστυχώς αληθινή πραγματικότητα αλλά και οφθαλμαπάτη εάν κάποιος νομίζει ότι αυτό είναι ένα πραγματικό τρίγωνο γείωσης.
Την τιμή της αντίστασης γείωσης ενός τριγώνου την καθορίζει σε μεγάλο βαθμό η σύσταση του εδάφους (ειδική αντίσταση) και το μήκος του ηλεκτροδίου. Δύο ακόμα παράμετροι οι οποίες δεν λαμβάνονται σοβαρά υπ΄ όψη για την αποτελεσματικότητα ενός τριγώνου γείωσης είναι η απόσταση που υπάρχει μεταξύ των ηλεκτροδίων και η θέση του αγωγού σύνδεσης των ηλεκτροδίων (αν βρίσκεται πάνω στην επιφάνεια του εδάφους ή είναι θαμμένος
|
|
Στη συνέχεια παρουσιάζονται τα αποτελέσματα μιας έρευνας που πραγματοποιήσαμε, τα οποία συγκρίνουν τη διαφορά που παρουσιάζεται σε ένα τρίγωνο γείωσης που αποτελείται από τρία χάλκινα ραβδοειδή ηλεκτρόδια διαμέτρου 14 mm και μήκους 1,5 m για τρεις διαφορετικές αποστάσεις μεταξύ τους (20 cm, 1 m και 3 m) και που συνδέονται με αγωγό είτε εγκατεστημένο πάνω στην επιφάνεια τους εδάφους ή θαμμένο σε βάθος 30 cm.
Όπως φαίνεται στον πίνακα 1, τα ίδια ακριβώς ηλεκτρόδια και αγωγοί μπορούν να βελτιώσουν έως και 40% την τιμή της αντίστασης γείωσης εάν η πλευρά σχηματιζομένου τριγώνου με τα ηλεκτρόδια είναι τουλάχιστον 3 m και ο αγωγός σύνδεσης τους είναι θαμμένος στο έδαφος σε βάθος περίπου 30 cm τουλάχιστον. |
| |
Απόσταση μεταξύ ηλεκροδίων |
3m |
1m |
0,2m |
RDC έχοντας τον αγωγό σύνδεσης πάνω από το έδαφος |
25Ω |
28Ω |
39Ω |
RDC έχοντας τον αγωγό σύνδεσης κάτω από το έδαφος σε βάθος 30 cm |
14Ω |
21Ω |
34Ω |
| |
Εικόνα 1 |
Εικόνα 2 |
Εικόνα 3 |
Πίνακας 1: Αποτελέσματα τιμής αντίστασης ενός τριγώνου γείωσης με ηλεκτρόδια Φ14 mm και μήκους 1,5 m
εγκατεστημένα σε διαφορετικές αποστάσεις μεταξύ τους μέσα σε ομοιογενές έδαφος με ειδική αντίσταση 100Ω m
|
|
|
|
Εικόνα 1 |
Εικόνα 2 |
Εικόνα 3 |

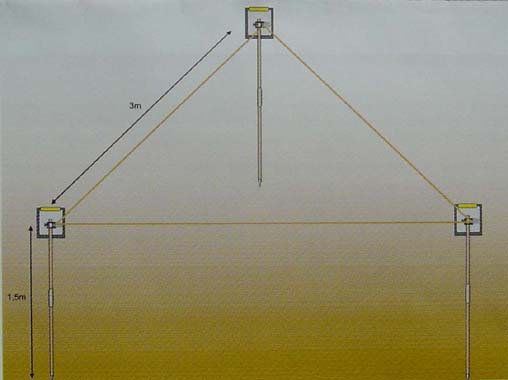

Ηλεκτρόδια διαμέτρου 14mm μήκους 1,5m σε απόσταση 3 m μεταξύ τους |

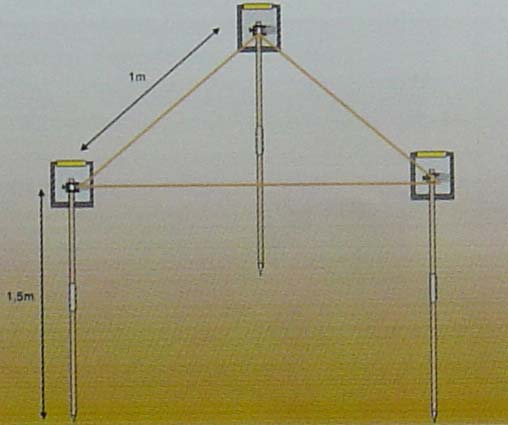

Ηλεκτρόδια διαμέτρου 14mm μήκους 1,5m σε απόσταση 1m μεταξύ τους |

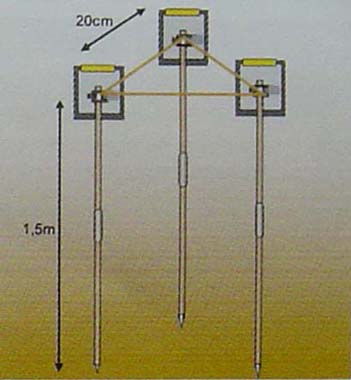

Ηλεκτρόδια διαμέτρου 14 mm μήκους 1,5m σε απόσταση 0,2 m μεταξύ τους |
|
