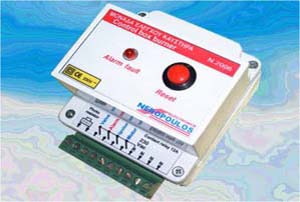

Μονάδα ελέγχου καυστήρα

Η συσκευή ξεκινά την λειτουργία της όταν παρέχουμε τάση 230 Volt στην επαφή φάση Νο 7 και ουδέτερο Νο 8.
Στην εκκίνηση του καυστήρα ( start) δίνεται εντολή να ξεκινήσει ο κινητήρας ( motor) επαφή Νο 6 και η ανάφλεξη ( ignition) επαφή Νο 5, μετά από 12 δευτερόλεπτα δίνεται η εντολή και ανοίγει η βαλβίδα παροχής πετρελαίου ( valve diesel) επαφή Νο 3 για 12 δευτερόλεπτα και μετά ελέγχεται εάν έχει ανάψει ο καυστήρας μέσω μιας φωτοαντιστάσεως.
Εάν έχει ανάψει, σταματά την εντολή στην ανάφλεξη ( ignition) επαφή Νο 5 και ο καυστήρας παραμένει σε λειτουργία ( operation).

Παραμένουν αναμμένες οι εντολές valve diesel και motor.Εάν δεν ανάψει ο καυστήρας τότε διακόπτεται η εντολή σε όλες τις επαφές (Νο 6 motor, Νο 3 valve diesel, No 5 ignition) και παραμένουν εκτός για 12 δευτερόλεπτα και επαναλαμβάνεται η διαδικασία της εκκίνησης ( start) για ακόμη μια φορά.

Κατόπιν, εάν δεν ξεκινήσει και πάλι ο καυστήρας διακόπτεται η εντολή σε όλες τις επαφές και ενεργοποιείται η εντολή Alarm επαφή Νο 4 για 24 δευτερόλεπτα κατά τα οποία αναβοσβήνει το Led Alarm για 5 φορές και μετά παραμένει αναμμένο σταθερά. Τώρα πλέον μπορούμε να κάνουμε reset-επανεκκίνηση του καυτήρα ή από το μπουτόν reset που βρίσκεται πάνω στη συσκευή ελέγχου ή κάνοντας διακοπή και επανατροφοδότηση της συσκευής.

Κατά τη λειτουργία ( operation), εάν σβήσει ο καυστήρας, η συσκευή κάνει μια δοκιμή επανεκκίνησης ή μας δίνει alarm.

Τεχνικά Χαρακτηριστικά
	Τάση τροφοδοσίας	230V AC ~ /50HZ
	Μπουτόν  για επανεκκίνηση	Reset
	Επαφές ρελέ εξόδων 230 Volt	Επαφές  Νο 3-4-5-6 - 12A 250V~
	Χρόνος εντολών	12 sec
	Χρόνος alarm	24 sec διακοπτόμενος  5 φορές
	Τρόπος σύνδεσης	Κλέμα διαιρούμενη
	Περίβλημα	Αυτοσβηνόμενο πλαστικό κουτί
	Κατηγορία προστασίας	ΙΡ20Β
	Θερμοκρασία λειτουργίας	-20 +50 C (-4 +122 F)
	Ενδεικτικά LED	Ένδειξη alarm

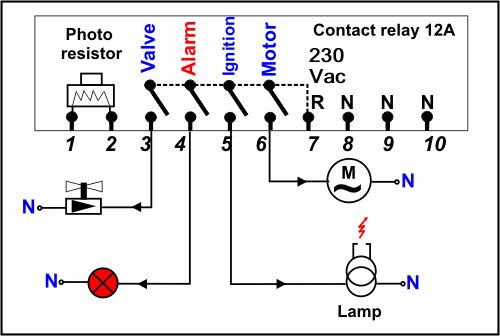

	Δείτε τη συνδεσμολογία
